čo je SMT Reflow spájkovanie? email:susan@xmjuda.com
SMT Reflow spájkovanieje základný proces používaný na spájkovanie komponentov technológie povrchovej montáže na dosku s plošnými spojmi. (SMT je skratka pre technológiu povrchovej montáže).
Ide o dominantný spôsob montáže v modernej výrobe elektroniky, ktorý je zodpovedný za pripojenie veľkej väčšiny komponentov (čipy, odpory, kondenzátory atď.), ktoré vidíte na doskách vo vnútri telefónov, počítačov a prakticky všetkých elektronických zariadení.
proces pretavenia sMT email:susan@xmjuda.com
Krok 1: Tlač spájkovacej pasty
Na doske plošných spojov je zarovnaná šablóna a spájkovacia pasta (zmes malých spájkovacích guľôčok a taviva) je vytlačená na presné podložky, kde budú komponenty sedieť.
Krok 2: Umiestnenie komponentov
Výber-a{1}}umiestnenia stroja rýchlo a presne umiestni komponenty SMT na nánosy spájkovacej pasty.
Krok 3: Ohrievanie s pretavením (Fáza pretavenia)
Zostavená doska plošných spojov prechádza cez multi{0}}zónovú pretavovaciu pec na dopravníku. Prechádza starostlivo kontrolovaným teplotným profilom:
Predhrievanie: Doska sa postupne zahrieva, aby sa aktivoval tok.
Namáčanie: Teplota sa stabilizuje, čo umožňuje rovnomerné zahrievanie celej dosky a tavidlo na čistenie kovových povrchov.
Pretavenie (vrchol): Teplota rýchlo stúpne nad bod topenia spájky (zvyčajne 217 stupňov + pre bezolovnaté-). Spájkovacia pasta sa topí, stáva sa tekutou, zmáča vývody súčiastok a dosky plošných spojov a vytvára metalurgické spojenie.
Chladenie: Doska sa ochladzuje, čo umožňuje spájkovaným spojom stuhnúť a stať sa trvalými, spoľahlivými elektrickými a mechanickými spojmi.
Krok 4: Výsledok
Výstupom je hotová PCBA pripravená na finálne testovanie a integráciu do produktu.
Typy technológie spájkovania SMT pretavením email:susan@xmjuda.com
Pre rôzne aplikácie sa používajú rôzne spôsoby ohrevu:
| Typ | Spôsob vykurovania | Kľúčové vlastnosti a najlepšie pre |
|---|---|---|
| Konvekčné pretavenie | Cirkulovaný horúci vzduch/dusík. | Najbežnejšia a nákladovo{0} najefektívnejšia metóda. Ideálne pre-veľkoobjemovú spotrebnú elektroniku. |

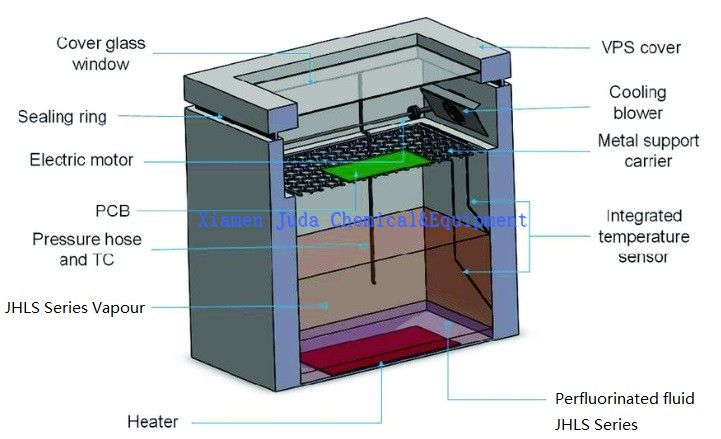

| Pretavenie parnej fázy | Latentné teplo z kondenzujúcej inertnej pary (napr. kvapalina PFPE). | Vynikajúca rovnomernosť teploty a nulové{0}}kyslíkové prostredie. Používa sa na zostavy s vysokou-spoľahlivosťou, vysokou-hustotou alebo{4}}citlivé na teplo (napr. letecký a kozmický priemysel, automobilový priemysel, pokročilé balenie). |
| Infračervené pretavenie | Infračervené žiarenie. | Rýchle zahrievanie, ale menej rovnomerné. V moderných peciach sa často kombinuje s konvekciou. |
| Laserové pretavenie | Zaostrený laserový lúč. | Mimoriadne{0}}presné, lokalizované vykurovanie. Používa sa na mikro-zváranie, opravy alebo mimoriadne citlivé komponenty. |

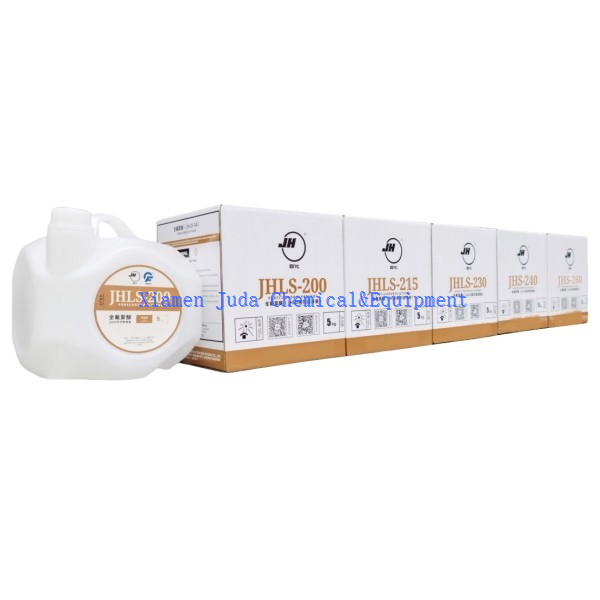

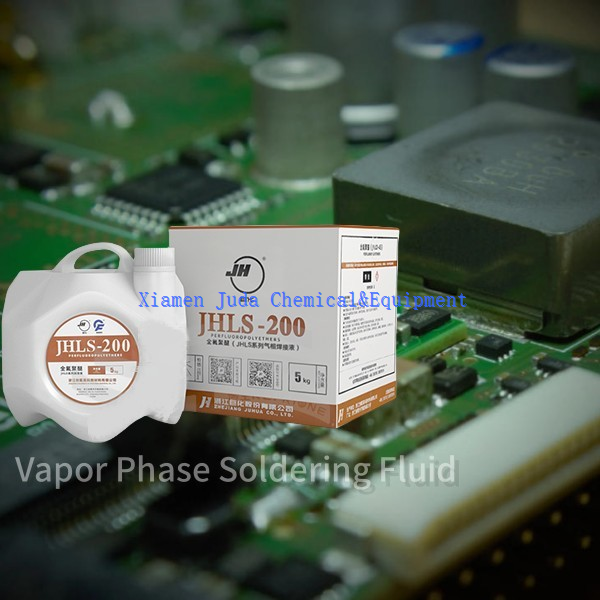

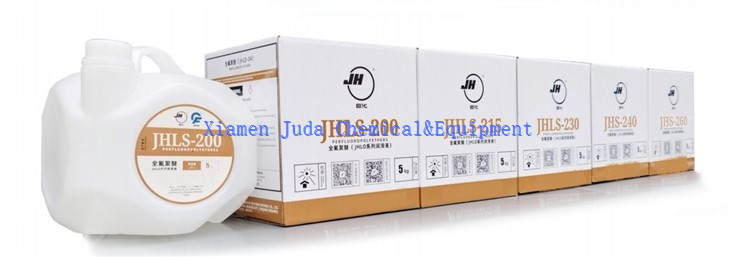

Náš produkt radu PFPE liquid JHLS je základnou pracovnou kvapalinou pre Vapor Phase Reflow, ktorá umožňuje jeho bezkonkurenčný výkon pre vysoko{0}}spoľahlivosť, vysokú{1}}hustotu alebo na teplo-citlivé zostavy (napr. letecký a kozmický priemysel, automobilový priemysel, pokročilé balenia).
Tekutina PFPE Séria JHLS nie je len pasívna kvapalina; je to základný materiál, ktorý umožňuje tento vynikajúci proces. Jeho technické vlastnosti poskytujú komplexný súbor výhod:
Bezkonkurenčná chemická a tepelná stabilita:JHLS PFPE zostáva inertný a stabilný pri trvalo vysokých teplotách. Nerozkladá sa za vzniku kyselín alebo kalov, zaisťuje dlhú životnosť kvapaliny a chráni citlivé komponenty a spájkované spoje pred chemickým napadnutím.

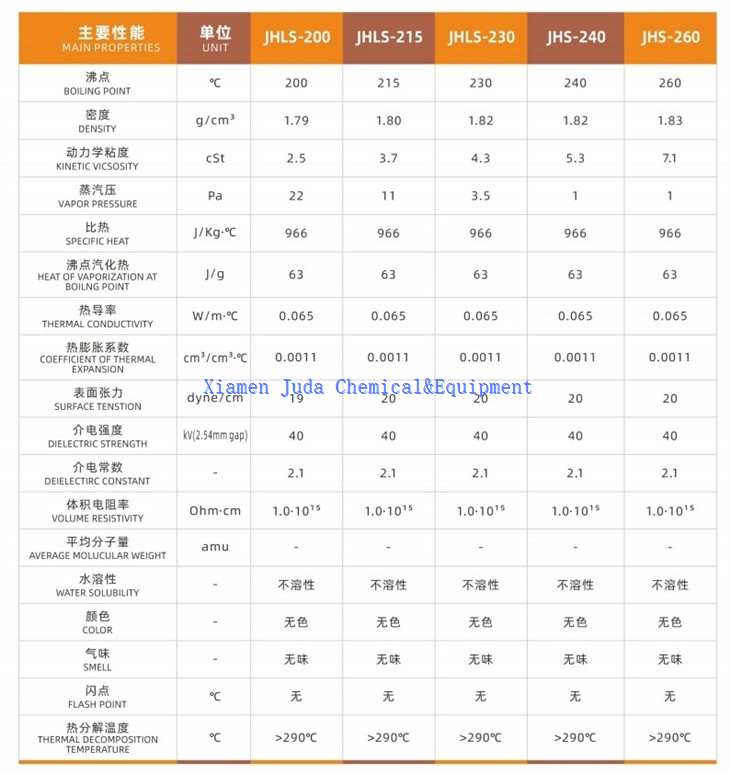

Navrhnutý bod varu pre presnosť:JHLS PFPE, ktorý je k dispozícii v špecifických triedach, umožňuje výrobcom vybrať si presný a stabilný bod varu prispôsobený ich profilu bezolovnatej-spájky, čo zaručuje opakovateľné riadenie procesu.
Špičkový výnos a spoľahlivosť:Umožnením dokonalej rovnomernosti teplôt a prostredia bez -kyslíka, JHLS PFPE priamo rieši hlavné príčiny bežných chýb spájkovania-premostenia, náhrobných kameňov a studených spojov-pri prvom-prechode a dlhodobú{4}}spoľahlivosť produktu na novú úroveň.
Celkové náklady na vlastníctvo:Zníženie spotreby dusíka, elektrickej energie, prestojov vo výrobe na čistenie a prepracovanie spájkovaných spojov prináša presvedčivú návratnosť investícií, čo z neho robí strategickú voľbu pre-výrobu s vysokou hodnotou.
Široké aplikačné scenáre perfluórpolyterového PFPE oleja série JHLS email:susan@xmjuda.com

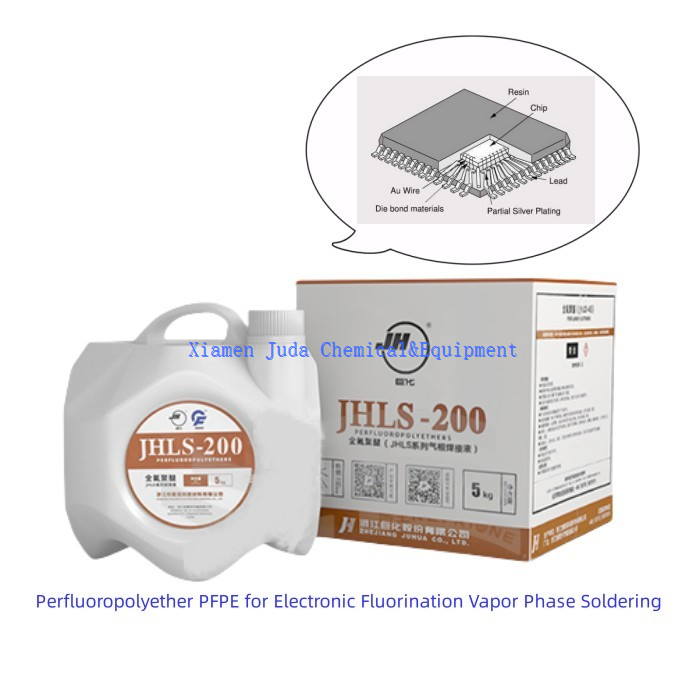

Perfluórpolyéterový olej PFPE na spájkovanie v parnej fáze značky Juhua JHLS je vhodný pre rôzne scenáre výroby elektroniky, vrátane, ale nie výlučne:
Spotrebná elektronika:ako je vysoko presné zváranie{0}}smartfónov, tabletov, notebookov atď.
Automobilová elektronika:ako je zváranie riadiacich jednotiek motora (ECU), senzorov a{0}}zábavných systémov vo vozidlách.
Komunikačné vybavenie:ako je zváranie základňových staníc 5G, modulov optických vlákien a RF zariadení.
Priemyselné ovládanie:ako je zváranie PLC, priemyselných robotov a výkonových modulov.
